伸缩缝堵漏后反复渗漏？从材料选型到基层处理的全面排查方案

伸缩缝作为建筑结构中应对温度变化、沉降变形的关键构造，其防水堵漏效果直接关系到建筑结构安全与使用寿命。然而在实际工程中，伸缩缝堵漏后反复渗漏的问题屡见不鲜，不仅增加维修成本，还可能引发钢筋锈蚀、结构开裂等次生灾害。本文将从材料适配性、基层处理质量、施工工艺规范、环境因素影响四个维度，提供全面的问题排查与系统解决方案。

一、密封材料的选型适配性排查

密封材料的性能缺陷是导致反复渗漏的首要原因，需从材料特性与工程需求的匹配度入手检查。材料类型选择是否合理是首要排查项：建筑变形量≤25% 的伸缩缝应选用弹性密封胶（如聚氨酯、硅酮类），变形量＞25% 需采用柔性密封材料（如遇水膨胀橡胶、丁基橡胶）；对于有振动荷载的区域，必须选用延伸率≥300% 的高弹性材料，静态区域可选用延伸率 150%-200% 的经济型材料。检查材料出厂报告，确认其耐候性指标（人工加速老化≥1000 小时）、耐水性（浸泡 7 天体积变化率≤5%）是否达标，避免使用非标或过期材料。

材料性能参数是否满足工况需求需重点验证：聚氨酯密封胶的硬度应控制在邵氏 A 60-80 度，过低易被挤压破损，过高则弹性不足；遇水膨胀橡胶的膨胀倍率需与缝隙宽度匹配，通常选择膨胀倍率 200%-300% 的产品，倍率过高会产生过大膨胀压力导致界面剥离。检查材料与基层的粘结性能，对混凝土基层的粘结强度应≥0.6MPa，金属基层≥0.4MPa，粘结力不足会导致水从界面渗漏。同时核查材料耐介质性能，接触污水的伸缩缝需选用耐酸碱型密封材料，避免腐蚀导致失效。

辅材匹配性问题也不容忽视，密封胶与底涂剂必须配套使用，硅酮密封胶需专用硅酮底涂，聚氨酯胶需对应聚氨酯底涂，错配会导致粘结力下降 50% 以上。背衬材料选型是否合理：缝隙宽度＜10mm 宜选用闭孔泡沫棒，＞10mm 需用聚乙烯泡沫板，背衬材料直径应比缝隙宽 2-3mm，确保紧密填充；隔离层材料需与密封胶兼容，避免发生反应导致材料失效。

二、基层处理的质量深度核查

基层表面状态直接影响密封效果，处理不当会导致粘结失效与渗漏通道。基层平整度检查需使用 2 米靠尺，缝隙两侧基层高低差应≤3mm，凸起部位需打磨平整，凹陷处应用聚合物砂浆修补，阴阳角应做成半径≥20mm 的圆弧角，避免锐角导致密封胶应力集中。重点检测基层干燥度，采用混凝土含水率测定仪检测，表面含水率必须≤8%，潮湿基层会影响密封胶固化与粘结，可采用红外灯烘干或涂刷防潮底涂处理。

表面清洁度达标是粘结关键，基层表面不得有浮灰、油污、脱模剂等杂质，可通过 “拉拔试验” 验证清洁度：用胶带粘贴后撕下，无可见附着物为合格。油污污染需用溶剂型清洗剂（如二甲苯）擦拭，再用清水冲洗；铁锈或旧涂层需用机械打磨至露出新鲜基层，钢结构基层除锈等级应达到 Sa2.5 级，混凝土基层需打磨出毛糙面，增加粘结面积。

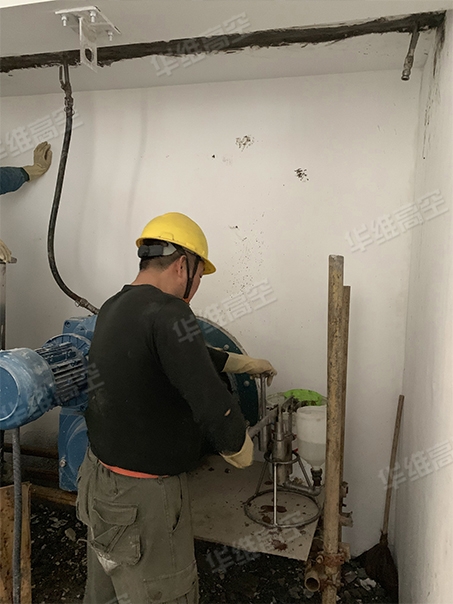

缝隙内部清理是否直接影响密封质量，需用高压空气吹扫缝隙内部粉尘，再用钢丝刷清理侧壁附着物，确保无松动颗粒。检查缝隙内是否存在积水，需采用注浆泵或海绵吸干，潮湿环境下可选用潮湿面专用密封胶，但需增加底涂处理。对于已填充旧密封材料的缝隙，需清除残留材料，清理深度应≥10mm，残留旧材料会导致新老材料粘结不良形成分层。

界面预处理工艺执行情况核查，基层打磨后是否进行除尘处理，可采用真空吸尘器吸净粉尘；底涂剂涂刷是否均匀，不得漏涂、流挂，底涂用量应控制在 100-150g/m²，过厚会形成脆性层，过薄则无法充分浸润基层。底涂干燥时间是否达标，25℃环境下通常需 30-60 分钟，未完全干燥就施工密封胶会导致气泡与粘结不良。对于变形量大的伸缩缝，需在基层预留 10-15mm 宽的密封胶粘结面，确保足够的粘结面积。

三、施工工艺的规范性排查

施工操作不规范是导致反复渗漏的主要人为因素，需按工序进行全过程核查。密封胶施工时机是否合理，基层温度应在 5-35℃之间，低于 5℃会延长固化时间，高于 40℃易导致表面结皮；雨天、雪天或基层结露时严禁施工，湿度＞85% 需采取除湿措施。检查是否在结构沉降稳定后施工，新建建筑伸缩缝堵漏应在主体结构完工 6 个月后进行，避免沉降变形超过密封胶允许位移量。

密封胶施工质量检查需关注填充深度与宽度，密封胶截面应呈梯形或矩形，宽度与深度比宜为 1:1 至 2:1，深度不足会导致抗撕裂性能下降。施工时是否采用 “二次嵌填法”，填充至 2/3 深度，待表干后进行二次填充，确保密实无气泡；使用专用嵌缝枪施工，枪口与缝隙保持 45° 角匀速推进，确保材料饱满填充，避免虚填。检查表面修饰是否平整，多余密封胶应在表干前用工具刮平，形成平滑过渡面，避免凸凹处积水。

接缝处理细节是否到位决定防水效果，伸缩缝与阴阳角交接处需增加附加层，附加层宽度应≥100mm，采用 “十” 字交叉法施工。变形缝端部是否封闭严密，与管道、墙体连接处需连续密封，不得留断点；密封胶施工后是否预留足够变形空间，两端离基层边缘应保留 1-2mm 空隙，避免固化后受约束无法伸缩。检查是否设置排水坡度，缝隙表面应向外侧找坡≥2%，避免积水渗入密封胶表面。

四、环境因素与后期维护的排查

外部环境作用与维护缺失会加速密封系统老化失效，需系统评估影响因素。温度变形影响核查，计算当地极端温差产生的伸缩量，密封胶允许位移量应大于计算值 1.5 倍，北方地区伸缩缝需选用位移能力 ±25% 的高弹性材料，避免冬季低温收缩导致开裂。检查是否存在温度应力集中，阳光直射区域的伸缩缝需增设遮阳措施，表面温度超过 60℃会加速密封胶老化，使用寿命缩短 30% 以上。

动态荷载影响分析，交通繁忙区域的地面伸缩缝需选用抗疲劳型密封材料，经 10 万次动态位移循环后粘结强度保持率应≥80%。振动设备附近的伸缩缝需增加缓冲层，降低振动传递对密封胶的疲劳损伤；沉降变形较大的建筑需定期监测沉降量，当累计变形超过密封胶允许值时需及时更换。

后期维护缺失是渗漏反复的重要原因，建立定期检查制度：每季度检查密封胶表面是否有开裂、鼓泡、脱落，每年进行一次全面检测，使用内窥镜检查内部是否有积水。发现微小裂缝及时修补，用专用修补胶填充，修补前需清理表面并涂刷底涂；密封胶老化程度评估，通过硬度测试判断，邵氏硬度变化超过初始值 ±20% 时需整体更换。同时检查排水系统是否畅通，伸缩缝附近的排水孔不得堵塞，确保积水及时排出，减少长期浸泡对密封系统的影响。

通过以上四个维度的系统排查，可精准定位伸缩缝反复渗漏的根本原因。实际工程中建议建立《伸缩缝堵漏质量追溯表》，记录材料批次、施工参数、环境数据及检查记录，形成全生命周期管理档案。对于重要工程，可采用 “材料 + 施工 + 监测” 的一体化解决方案，确保堵漏效果长期稳定。
